英特尔模块化服务器评测

英特尔模块化服务器是一种构建于英特尔“Multi-Flex”技术之上的集成式系统，将计算子系统、存储子系统、交换子系统、供电子系统、管理子系统和制冷子系统分别采取模块化的独立设计，全部集中到一个机箱中，形成一个有机的整体。

英特尔模块化服务器前视图

   英特尔模块化服务器用户群

    英特尔模块化服务器主要的用户群体是中小企业用户或者企业分支机构，目前中小企业信息化面临的主要难题在于资金和技术水平相对薄弱。企业信息化建设是一个系统工程，企业需要采购的不仅仅是数台服务器，还需要交换机、KVM、存储系统等设备，所有的这些设备加起来需要一笔不小的开支；再从管理层面上来看，首先服务器、网络设备、存储设备、KVM的安装以及调试就是一个非常繁琐的过程，安装调试成功后，服务器、交换机、存储设备均有各自的管理软件，各个设备的管理都是独立的，这样执行起来就会使效率非常低下，并且也要求管理员具备较高的技术水平，这也是中小企业所缺乏的。

    英特尔模块化服务器的推出也正是为了解决中小企业资金以及技术上的困难，它把网络、计算、存储、管理集成在一起，提供了“一站式”的解决方案，相对于传统的服务器、网络设备和存储设备的组合模式，英特尔模块化服务器为用户提供了更为经济的平台，并且横跨整个计算网络存储平台，用户可以一步到位解决网络管理、系统管理的问题。

一、英特尔模块化服务器特性解析

    1、前部模块介绍

    从上面的英特尔模块化服务器正视图我们可以看到刀片服务器的影子，但是模块化服务器并不同于刀片服务器。机箱采用标准6U高度，但是宽度为17.5英寸，深为28.4英寸，从外观规格上来看比常见的刀片机箱要小。从前视图看，模块化服务器最多可以安装6个1U的计算模块，在计算模块左边提供了14个2.5寸热插拔硬盘托架，硬盘托架下方提供了一个I/O风扇模块。

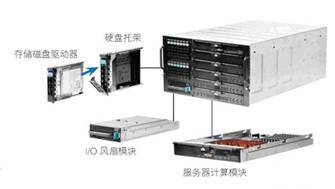

机箱前视图

    I/O风扇模块：英特尔模块化的散热风扇由两部分组成，位于机箱前面板的I/O风扇模块以及机箱后部的主风扇模块，支持热插拔。

I/O风扇模块

    热插拔硬盘模块：存储子系统是英特尔模块化服务器的一大特色，在英特尔模块化服务器中，每个计算模块是不带有硬盘的，这也是不同于刀片服务器的一个特点。计算模块连接到存储控制器上，由14个热插拔2.5寸SAS硬盘组成的存储模块也通过背板连接到存储控制器上，英特尔的设计思路是将存储驱动器托架、存储控制模块和机箱管理模块共同构成一个存储局域网（SAN），SAN在物理上隔离了存储器和服务器，同时还管理存储驱动器盘位，用户可以创建虚拟存储池，然后根据不同的应用级别创建不同的虚拟磁盘，然后将虚拟磁盘指派给不同的计算模块。

    可以举个例子来说明，在存储池中我们可以建立一个50GB RADI 5级别的虚拟磁盘，指派给计算模块server1，然后建立一个80GB RAID 1级别的虚拟磁盘指派给计算模块server2，可以根据计算模块不同的应用和容量需求来指派虚拟磁盘。这样一来使用户对于磁盘的管理大大简化，并且非常灵活。存储控制器支持的RAID级别也非常丰富，支持RAID 0、1、1E、5、 6、10模式。

2.5寸热插拔SAS硬盘

    计算模块：英特尔模块化服务器最多可以支持6个计算模块，计算模块从外观上来看类似于一个刀片，采用标准1U高度。从配置上来看，采用Intel 5000P平台，支持双路英特尔四核至强5400系列处理器，集成8个内存插槽，最高支持32GB ECC DDR2 FBD内存。这样的配置在目前的双路平台中属于中高端，可以看出英特尔模块化服务器除了在设计上的优势外，也可以提供不俗的性能。

计算模块外观，提供了2个前置USB接口和1个VGA接口

计算模块内部结构

    2、后部模块介绍

    下面我们再来看一下英特尔模块化服务器的后部结构。机箱后部提供了两个主风扇模块，四个电源模块，两个网络模块和两个存储模块，此外还提供了一个管理模块。

机箱后视图

机箱后部模块组成

    存储控制模块：上文中提到过英特尔模块化服务器的存储子系统是一个非常有特色的设计，是采用内置SAN的一个设计。而存储控制模块就是其中的核心部分，维系着磁盘托架、计算模块以及管理模块的联系。存储模块提供了对RAID 0、1、1E、5、6、10 模式的支持，同时提供6个内部 3GbPS SAS 通道和1个外部扩展存储迷你 SAS 端口，可以和外置存储实现良好的结合。在英特尔模块化服务器中，可以安装两个存储控制模块，实现了热备冗余，提高了服务器工作的可靠性。

存储控制模块

    交换机模块：将交换机整合于服务器中可以降低网络管理的难度，也降低企业的采购成本。英特尔模块化服务器可以支持两个交换机模块，每个模块具有10个外部 10/100/1000 GbE全双工端口和12个内部千兆全双工端口。

交换机模块

    管理模块：管理模块是英特尔模块化服务器中的核心组件，通过管理模块，可以对服务器中的各个模块进行统一集中管理和监控。对于技术水平不高的中小企业来说，便捷高效的管理功能无疑可以为企业降低管理成本，这也是模块化服务器设计的初衷所在。管理模块可以看作是一台独立的计算机，具有独立的软硬件系统，用户可以通过客户端，通过Web的方式远程对服务器各个模块进行监控管理，图形化管理界面非常友好，管理功能丰富。

管理模块

    电源模块：系统最多支持4个1000W的热插拔电源模块，电源也是采用冗余设计，负载是完全分摊，如果只安装一个电源模块，那么只能安装一个计算模块，完整系统安装则需要3个电源模块，也就是3000W。

电源模块

    模块化的设计使服务器的安装管理更为便捷，此外，冗余的设置提高了服务器可用性，降低了服务器故障恢复的时间，同时为服务器的升级、迁移提供了很大的方便。

二、管理功能解析

    前文中提到过，英特尔模块化服务器设计的初衷就是为了可以为中小企业提供简化的、统一的管理，通过独立的管理模块以及功能强大的管理软件，可以将管理员从环境恶劣的机房中解放出来。

    远程管理的实现非常简单，只需将客户端通过网线与管理模块上的网络接口进行连接，通过客户端的浏览器访问默认IP地址“192.168.150.150”就可以访问管理界面。需要注意的是，客户端有几个条件需要满足：

    •浏览器版本需要是Microsoft Internet Explorer 7 或 6 SP1，或者是

Mozilla Firefox 2。

    •需要安装Java Runtime Environment version 6 update 1或更高

    •需要安装Adobe Flash Player version 9

    •客户端IP地址和管理地址在一个网段

登录用户名和密码默认均为“admin”

    成功登录进远程管理界面后，首先会进入名为“Dashboard”的监控界面，在这里我们可以查看服务器的基本状态，包括系统健康状况“System Health”，可以查看计算模块、交换机模块、风扇、电源、存储等设备健康状况；可以查看电源负载“Power Load”，一旦系统负载达到阀值，系统会在这里发布警告信息；可以查看系统温度，包括环境温度、处理器及磁盘温度。这些监控信息非常直观，一目了然。

系统主监控页面

    英特尔模块化服务器的远程管理界面非常直观、形象且功能强大，其特点主要体现在以下几个方面：

    1、虚拟实境

    远程管理界面最大的特点在于采用“虚拟实境”显示，管理界面会将服务器工作的真实状态通过图示的方式显示出来，比如安装的模块，以及各个模块的电源显示灯都会和真实情况一模一样，这样就可以让管理员非常直观的了解服务器工作的状态。

管理界面中的服务器前视图，可以看到安装了两个计算模块和四个磁盘

管理界面中的后视图，可以看到安装了1个交换机模块、1个管理模块和1个存储模块

    2、远程KVM

    点击相应的模块后我们可以对该模块进行配置，比如我们点击计算模块server1,可以在右侧的操作栏中通过鼠标点击对server1进行开机、关机、重启等操作，非常之便捷。此外，远程KVM功能非常有特色，这是一个虚拟的KVM功能，可以将一台客户端的显示器、键盘鼠标、光驱设备同时定向到模块化服务器的6个计算模块上，并且支持多操作系统。光驱重定向这个功能非常实用，管理员可以将客户端的光驱定向到服务器端，可以本地的光盘远程引导服务器，安装操作系统，这个功能在其他厂商的远程管理软件中是不多见的。

远程KVM支持多操作系统，可以并发进行连接

    3、存储设置简洁

    存储设置也非常简洁，如果是首次对存储设备进行设置，需要先创建存储池，然后在存储池中创建虚拟磁盘，然后再将虚拟磁盘指派给计算模块。下图是磁盘管理界面，很形象，简单易操作。

磁盘管理界面

    同时，管理界面还可以形象地显示磁盘系统的拓扑图，在图中可以显示物理磁盘的数量和状态、存储池的状态、虚拟磁盘的状态以及虚拟磁盘被指派给哪个计算模块，这样看起来非常直观。

磁盘系统拓扑结构

    4、集中式Firmware更新

    英特尔模块化服务器远程管理功能中还包括一个非常有特色的功能，集中式Firmware以及BIOS更新。这个功能允许管理员可以在管理界面中集中的更新管理模块、计算模块、交换机模块、存储模块、风扇模块等设备的Firmware和BIOS，这样一来就免去了每个模块单独进行刷新的麻烦，管理员只需在英特尔网站下载一个最新的固件包，在管理页面中上传到服务器端，系统就会自动进行所有设备的固件的更新，操作简便，也免去了刷新固件中面临的风险。

集中式固件更新

    从上面的介绍可以看出，英特尔模块化服务器提供的远程管理功能非常强大，统一式管理，界面友好，操作简便，这样的设计为IT技术不高的中小企业大大提供了方便，从这点上我们也可以看到这款服务器“化繁为简”的设计初衷。

三、总结

    通过上文的描述，我们可以看到基于Multi-Flex技术的英特尔模块化服务器通俗意义上来看就是将服务器、网络设备、存储设备、管理设备等集成到一个“盒子”中，高度整合以及强大的管理功能使得中小企业或者分支机构可以在一个平台完全管理整个公司的业务，对于资金和技术有限的企业来说，确实是一个非常超值的解决方案。

     在技术标准的建立过程中，我们既看到了一些新技术成为一个时代的开启，也看到了一些标准的黯然退出，新的技术标准的建立是否成功，是昙花一现还是引领一个时代，需要一段时间的市场考验。对于旨在帮助中小企业把信息化建设变得更加简单灵活的模块化服务器，我们对其还是充满了期待。
