S3200SH服务器主板快速安装指南

内容包括：

主板功能介绍

如何更新主板Bios

如何配置RAID

如何在RAID上安装windows系统，安装驱动程序

如何获取技术支持

功能介绍：

Intel S3200SH不但支持最新的45纳米单路至强处理器，而且支持上代FSB为800/1066MHZ的65纳米处理器。为客户提供了更多的选择，有效保护客户投资，降低总拥有成本。英特尔S3200SH提供4个DDR2 667/800 DIMM插槽，最大容量可达到8GB。另外，主板还提供两个千兆网卡，同时支持网卡绑定，可满足VOD服务器、WEB服务器、游戏服务器，文件服务器的不同需求。

主板尺寸：

12×9.6英寸，可安装在加长的PC机箱中，推荐使用单路服务器机箱，以获取更好的散热性能。

处理器方面：

支持45nm四核心单路至强3200系列、双核心单路至强3000系列,酷睿全系列，800/1066/1333MHzCPU。不支持PD系列及更低的CPU

内存方面：

最大支持8GDDR2667/800ECC内存或PC机用DDR2内存。按颜色插接双条内存时，运行在双通道模式，可得到更高性能。

硬盘方面

南桥采用Intel®ICH9R芯片，集成６个SATA2接口，支持两种RAID（LSI或Intelmatrixstorage)可通过在BIOS里切换不同RAID模式，以支持RAID0,1,10,5。

显卡方面

集成IntegratedGraphics　2D显卡， PCI-E16X插槽可插显卡，但只能运行于1X的速度。

网卡方面

集成两个千兆网卡，一个82566DM,一个82541PI，支持网卡绑定。

PCI扩展接口

两个32位PCI接口，二个PCI-E接口，一个８X，一个16X。一个FDD软驱接口,无IDE接口。请自行选购串口光驱或usb光驱。

兼容的PCI设备

创新声卡（双个缺口)

火箭23208口PCI-E SATAII RAID卡

火箭1740４口PCI-E ATAII RAID卡

更新主板BIOS：

一般情况下，我们拿到主板直接安装使用是没有问题的，如遇到下列问题，可刷新主板BIOS尝试解决：

开机显示处理器微编码丢失(processormicromissing)

BIOS处理器型号显示不正确

BIOS切换速度很慢

不能配置RAID５

不能正常安装系统

安装其它卡不能正常工作

刷新BIOS需使用驱动光盘引导，可从www.intel.com下载好BIOS复制至U盘，还可直接用驱动光盘引导,刷新时从www.intel.com下载。

引导后可看到启动画面。

选择I Accept接受协意。

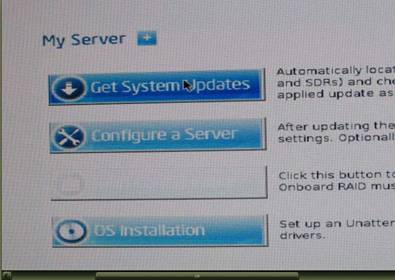

选择Get System Updates

选择From USB Disk On Key or Hard Disk

选择下载到的BIOS包

把BIOS和BMC都选择上。

可看到刷新进度，这时不要关机或重启。

刷完后会提示存储这个文件。不用存储，直接下一步，然后重启进入BIOS，载入默认值即可。

开启RAID：

在BIOS中开启RAID

按下F2键进入Bios

（选择EXIT—>Load Defailt Values,载入BIOS的默认设置值。）

（选择Main－－>Quiet Boot,设置值为［Disabled］，关闭INTEL LOGO，以便于能看到RAID检测）

选中Advanced>SATA Controller Configuration,把Configure SATA as,设置为RAID

在SATA RAID OPROM下可选择LSI或Intel Matrix Storage两种RAID,按F10键保存并退出。

LSI:可支持RAID0,1,10(推荐使用)

Intel Matrix Storage：Intel矩阵RAID，可支持RAID0,1,10,5(配置RAID5时使用)

注：因主板集成LSI和Intel Matrix Storage两种RAID，所以RAID驱动也不相同,更不能通用。

LSIRAID配置方法:

在BIOS中开启RAID后，开机会显示RAID的界面(如下左图)

（可以看到认到了两块硬盘，串口光驱也认到了，在此按CTRL＋E键，进入RAID控制器。）

（选择Configure,配置RAID）

（由于是新盘，请选择New Configuration如果以前做过RAID，想保留数据请选择Easy Configuration）

（Proceed准备创建RAID）

（可以看到0，1通道上都有硬盘处于准备状态，3通道上为串口光驱。）

（按空格键把硬盘置为在线状态。按F10键，进行配置。）

（按空格键选择RAID组）

（按F10键，进行配置。）

（在此选择RAID等级）

（选择Accept，接受这个配置）

（可以看到一个虚拟磁盘已经建立，按F10存储这个配置）

（按任意键回到配置界面）

选择Initialize

（按空格键选中这个虚拟磁盘，按F10键）

（选择YES确定初始化这个虚拟硬盘）

初始化完成后，按ESC键退出。再按ESC键，直到提示按CTRL+ALT_DEL重启机器，按CTRL+ALT_DEL重启机器

安装Windows操作系统可选择用USB软驱加载驱动，或用驱动光盘部署系统，还可用一方的集成光盘（集成光盘可不用加载RAID驱动，就和单块硬盘安装系统是一样的）。现只讲一下用驱动光盘部署系统。准备一张单系统2003SP2安装光盘。

按F2键进入BIOS选到Boot Options #1把光驱调为第一启动设备。放入S3200SH驱动光盘。按F10保存退出。

引导后可看到启动画面。

选择I Accept接受协意。

选择OS Installation

选择2003SP2

可以看到系统把硬盘自动分为一个区，选择Delete删除这个分区。

选择New，新建一个分区，填入合适容量。

提示这个操作将删除硬盘数据。

选择时区为GM＋8语言为简体中文，别的语言包可以不选。

输入系统名，组织名，CDKey最大连接数。

输入用户名。密码

选择工作组

选择从cd加载驱动。

选择要加载的驱动程序。

拷贝驱动。驱动拷贝完会提示插入系统光盘。光盘文件复制完就会开始全自动安装。

驱动下载位置：

INF：http://downloadmirror.intel.com/14438/eng/intel_chipset_v8.3.1.1009.zip

VGA：http://downloadmirror.intel.com/16996/eng/WDM20080228.19663_R2.zip

LAN：http://downloadmirror.intel.com/17125/eng/intel-lan_msft_v13.3_whql.zip

RAID：http://downloadmirror.intel.com/16995/eng/ESRT2_Windows_v.11.02.0626.2008_2k3_XP_WHQL.zip

BIOS：http://downloadmirror.intel.com/16951/eng/S3200SH_BIOS45_BMC31_FRUSDR113.zip

获取技术支持

1、拨打0371-63595782郑州一方(Intel全球IPP会员)电话获取技术支持

2、拨打Intel800-820-1100电话获取技术支持

3、访问www.yifang.com或support.intel.com技术支持

4、到郑州市金水区东风路11号百脑汇513室郑州一方 资讯获取技术支持

5、RAID驱动集成光盘请向业务索取。
